Dettagli:
|
| Materiale di base: | FR-4 | Spessore di rame: | 1/2OZ 1OZ 2OZ 3OZ |
|---|---|---|---|
| Spessore del bordo: | 2mm | Dimensione del foro di minuto: | 0.1mm |
| Linea larghezza di minuto: | 0.065mm | Interlinea di minuto: | 0.065mm |
| Rifinitura di superficie: | HASL | Nome di prodotto: | Sistemi di gestione della batteria |
| Applicazione: | pacchetti della batteria | Uso: | Pacchi batteria al litio |
| Numero degli strati: | 3 strati | Comunicazione: | Nessun |

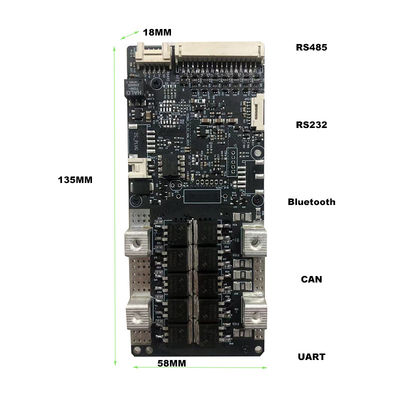

| Dimensione: | 135MM*58MM*18MM | Peso: | 0.185KG |
| Funzione: | funzione di equilibrio | Colore: | Argento |
| Materiale: | Alumimum | Vendita delle unità: | Singolo oggetto |
| Singola dimensione del pacchetto : | 13X8X9 cm | Singolo peso lordo: | 0,300 chilogrammi |
| Tipo del pacchetto: | imballo a bolle e cartone | ||
| Evidenziare: | pacchetto BMS della batteria 20S,pacchetto BMS RS485 della batteria 3S,72V 20S BMS 200A |
||

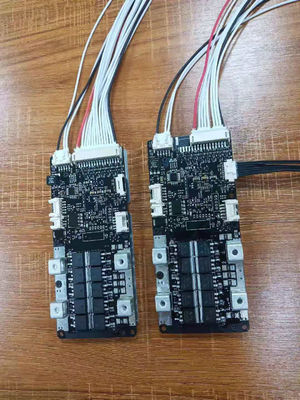

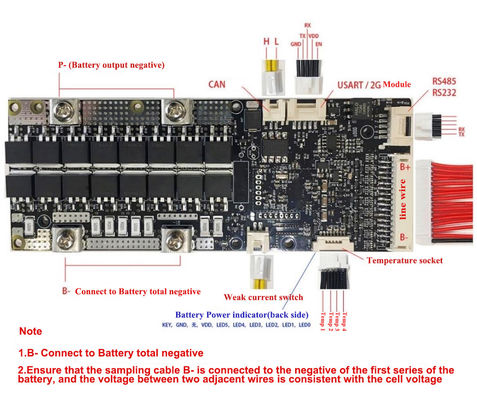

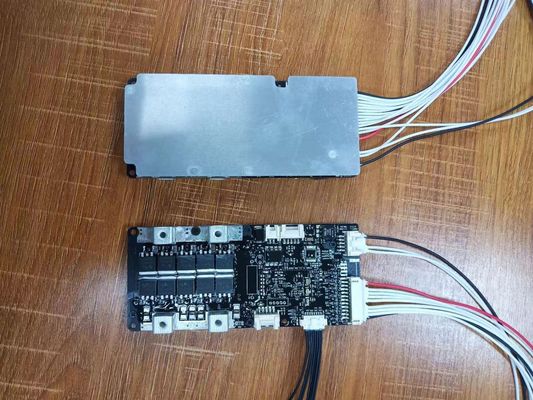

Pacchetto BMS RS485 RS232 72V 20S BMS 200A della batteria della batteria BMS Board 3S-20S
Come scegliere il giusto bordo di BMS?
1. determini il vostro tipo della batteria (ternary/NCM, litio iron/LFP, litio titanate/LTO) e determini
Il numero delle corde e paralleli del pacchetto della batteria. Scelga secondo il numero delle concatenazioni.
2. determini se il pacchetto della batteria è caricato e scaricato nello stesso porto o in porti differenti. Caricarsi e lo scarico dello stesso porto sono la stessa linea, ma un porto separato è una linea indipendente di scarico e caricarsi.
3. determini il valore corrente richiesto dal bordo della protezione: I=P/U. cioè corrente = potere/tensione. Ricordi che questo è soltanto un valore teorico. In effetti. Usiamo questo valore teorico come riferimento. Considerando il carico, in salita ed appena iniziando l'ambiente, i veicoli elettrici generalmente a due ruote scelgono più di 2 volte il valore teorico. I veicoli elettrici a tre ruote scelgono più di 3 volte questo valore teorico. I veicoli a bassa velocità a quattro ruote hanno generalmente circa 3,5 volte. Per gli invertitori ed i prodotti di immagazzinamento dell'energia, 1,2 volte è abbastanza. O riferisca al limite corrente del regolatore del veicolo elettrico. assicuri. Il valore corrente della contropiastra deve essere maggior del valore limite corrente di controllo.
Smart BMS Battery Parameter:
|
|
Contenuto
|
Specificazione
|
Unità
|
Osservazione
|
|
Scarico
|
Corrente di dispersione continua
|
80
|
|
|
|
Corrente di dispersione più
|
240±20
|
|
|
|
|
Tassa
|
Tensione d'interdizione della tassa |
54,6
|
V
|
|
|
Corrente di carica massima
|
30 (MAX)
|
|
|
|
|
Sopra protezione della tassa
|
Tensione di rilevazione di sovraccarico
|
4.25±0.05
|
V
|
|
|
Sovraccarichi il tempo di ritardo di rilevazione
|
600±300
|
Ms
|
|
|
|
Sovraccarichi la tensione del rilascio
|
4.15±0.05
|
V
|
|
|
|
Equilibrio Portection
|
Tensione di rilevazione dell'equilibrio
|
4,18
|
V
|
|
|
Tensione di rilevazione del rilascio dell'equilibrio
|
4,18
|
V
|
|
|
|
Equilibrio corrente
|
35±5
|
mA
|
|
|
|
Overdischarge Portection
|
Tensione di rilevazione di Overdischarge
|
2.7±0.05
|
V
|
|
|
Tempo di ritardo di rilevazione di Overdischarge
|
600±300
|
Ms
|
|
|
|
Tensione del rilascio di Overdischarge
|
3.0±0.05
|
V
|
|
|
|
Sovracorrente Portection
|
Tensione di rilevazione di sovracorrente
|
100
|
sistemi MV
|
|
|
Corrente di protezione di sovracorrente
|
135±20
|
|
|
|
|
Tempo di ritardo di rilevazione di sovracorrente
|
600±300
|
Ms
|
può mettere secondo la vostra richiesta
|
|
|
Stato del rilascio
|
Carico tagliato corto
|
|
|
|
|
Breve protezione
|
Stato di rilevazione
|
Fuori brevi cicli del carico
|
|
|
|
Tempo di ritardo di rilevazione
|
300±100
|
noi
|
|
|
|
Stato del rilascio
|
Tagli il carico
|
|
|
|
|
Impiegati. protezione
|
Sopra protezione della tassa temporanea.
|
-20~50
|
℃
|
può mettere secondo la vostra richiesta
|
|
Sopra gli impiegati di protezione di Disharge.
|
-20~70
|
|
|
|
|
Resistenza interna
|
Ciclo principale elettrificare resistenza
|
≤10
|
mΩ
|
|
|
Consumo corrente
|
La corrente consuma nell'operazione normale
|
≤100
|
uA
|
|
|
|
Corrente di sonno (sopra scarico)
|
≤20
|
uA
|
|
|
Impiegati lavoranti.
|
Impiegati. gamma
|
-20/80
|
℃
|
|
